XBB OBD Dongle & PowerUnit Kytkentäsarja

Kuvaus

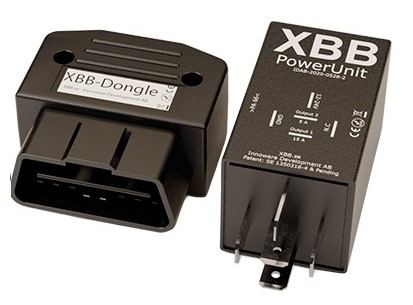

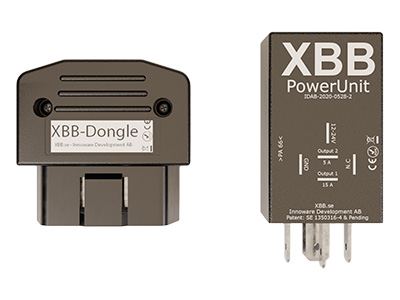

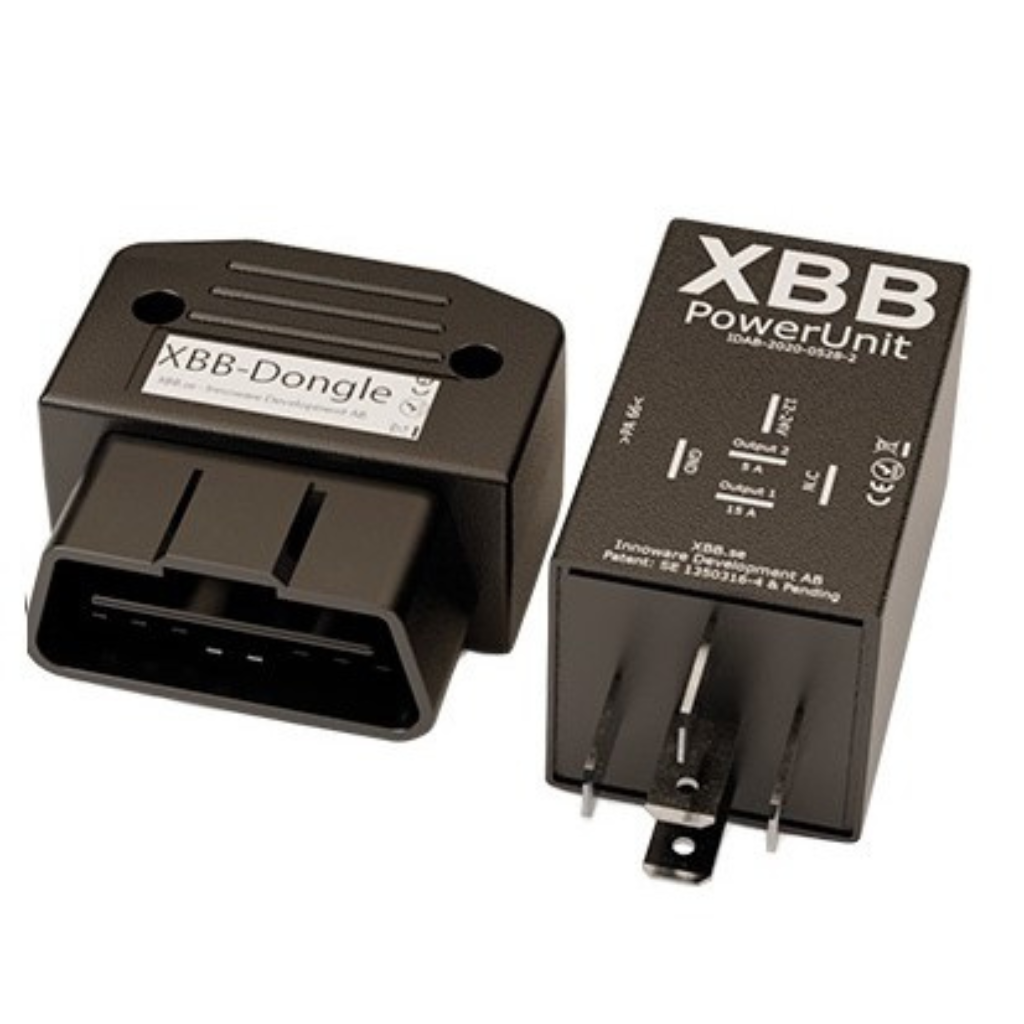

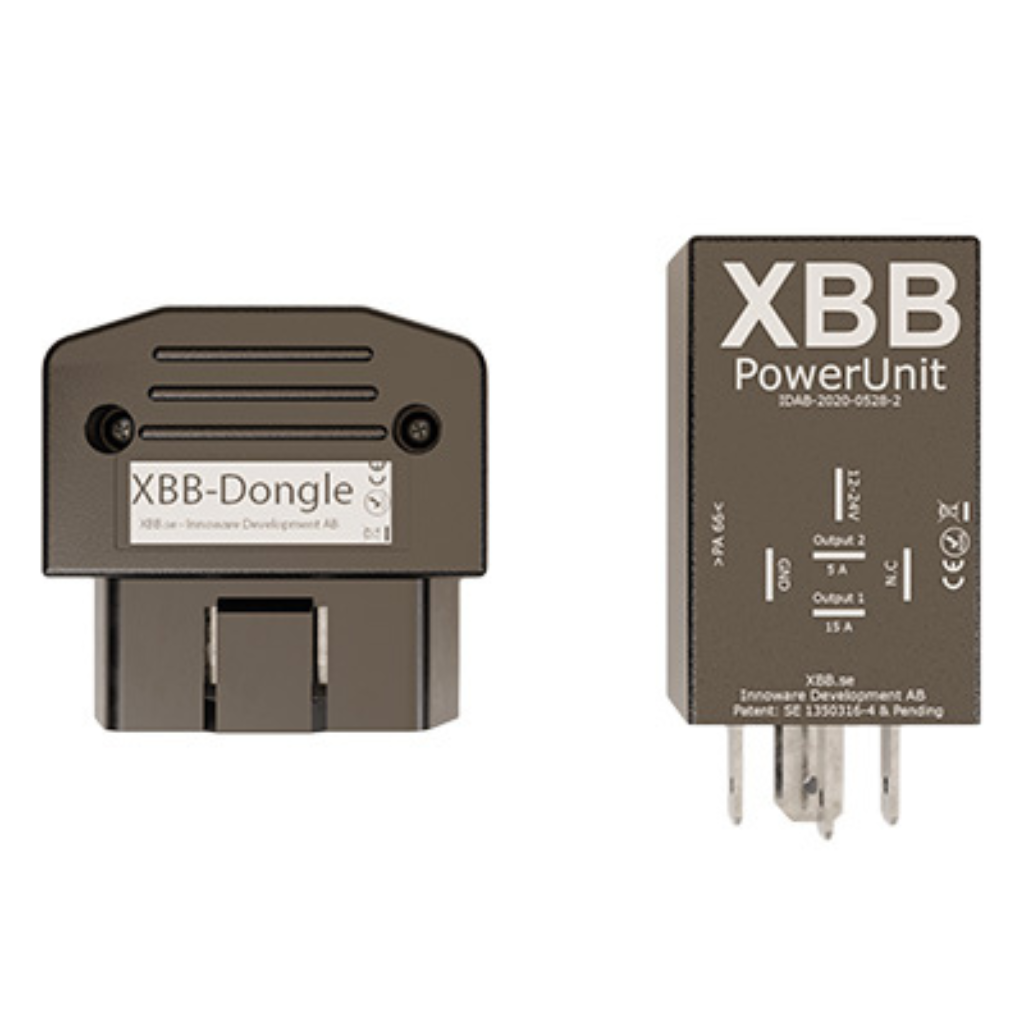

XBB OBD Dongle & PowerUnit Kytkentäsarja

XBB OBD Dongle & PowerUnit on moderni ratkaisu lisävalojen ja muiden ajoneuvovalaistuksen toimintojen ohjaukseen. Se helpottaa asennusta erityisesti uudempiin autoihin, joissa lisävalojen kytkeminen perinteisellä releellä ja ajovalojen pitkistä valoista otettavalla herätejohdolla ei ole mahdollista tai tarkoituksenmukaista.

Lisävalojen ohjaus auton diagnostiikkaliitännän kautta

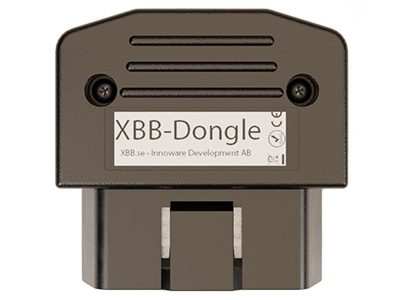

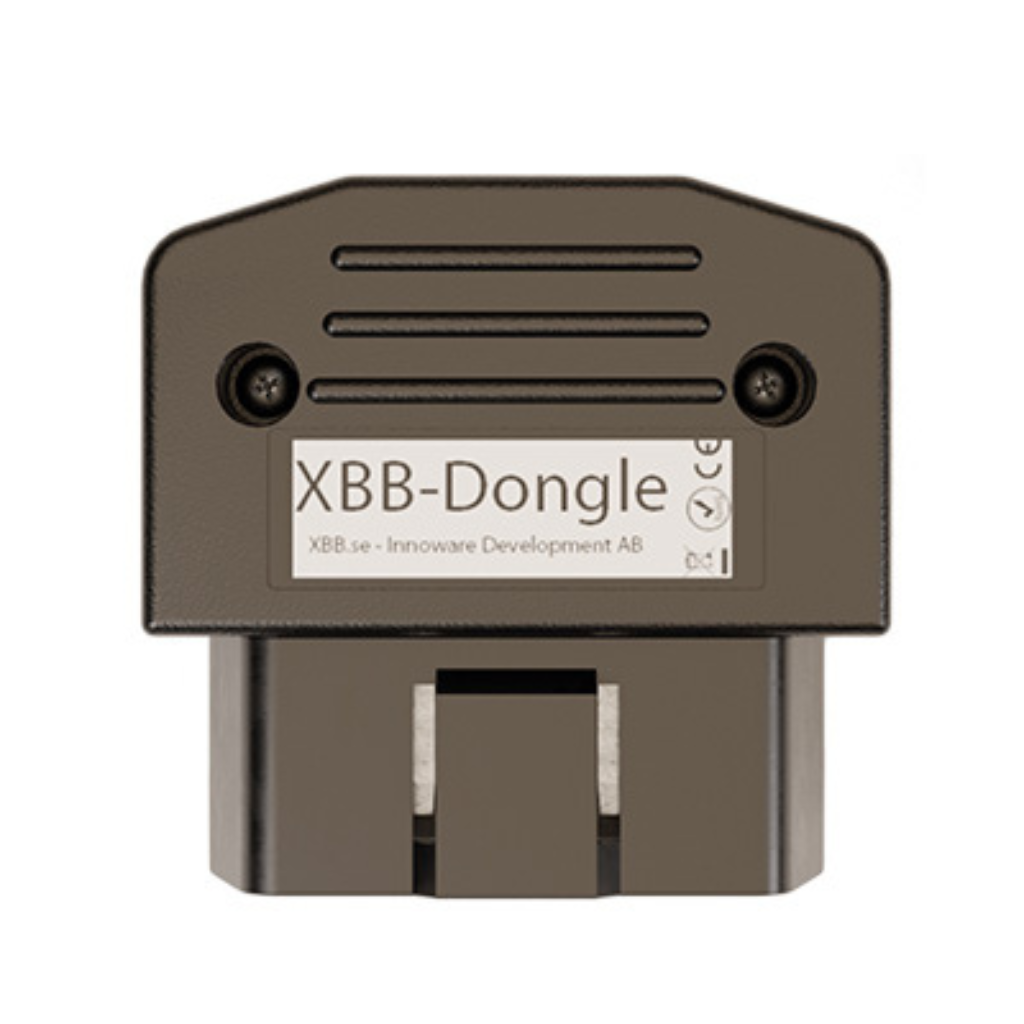

XBB Dongle on CAN-väylätietoja hyödyntävä liitäntälaite, joka lukee ajoneuvon tietoja OBD-II-diagnostiikkaliitännän kautta.

Asennus aloitetaan liittämällä Dongle auton OBD-II-liitäntään. Tämän jälkeen ajoneuvolle etsitään sopiva määritys XBB Configurator -mobiilisovelluksella. Kun yhteensopiva määritys on löydetty, asennetaan lisävalot ja moottoritilaan tuleva XBB PowerUnit.

Ratkaisu vähentää tarvetta muokata auton alkuperäistä johdotusta ja helpottaa lisävalojen asentamista ajoneuvoihin, joissa perinteinen herätekytkentä on haastavaa.

Kaksi itsenäisesti ohjattavaa lähtöä

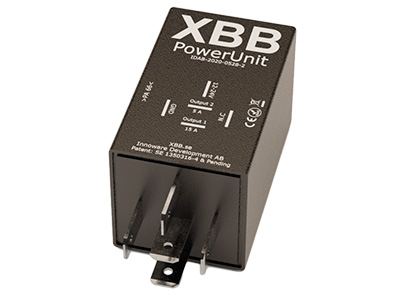

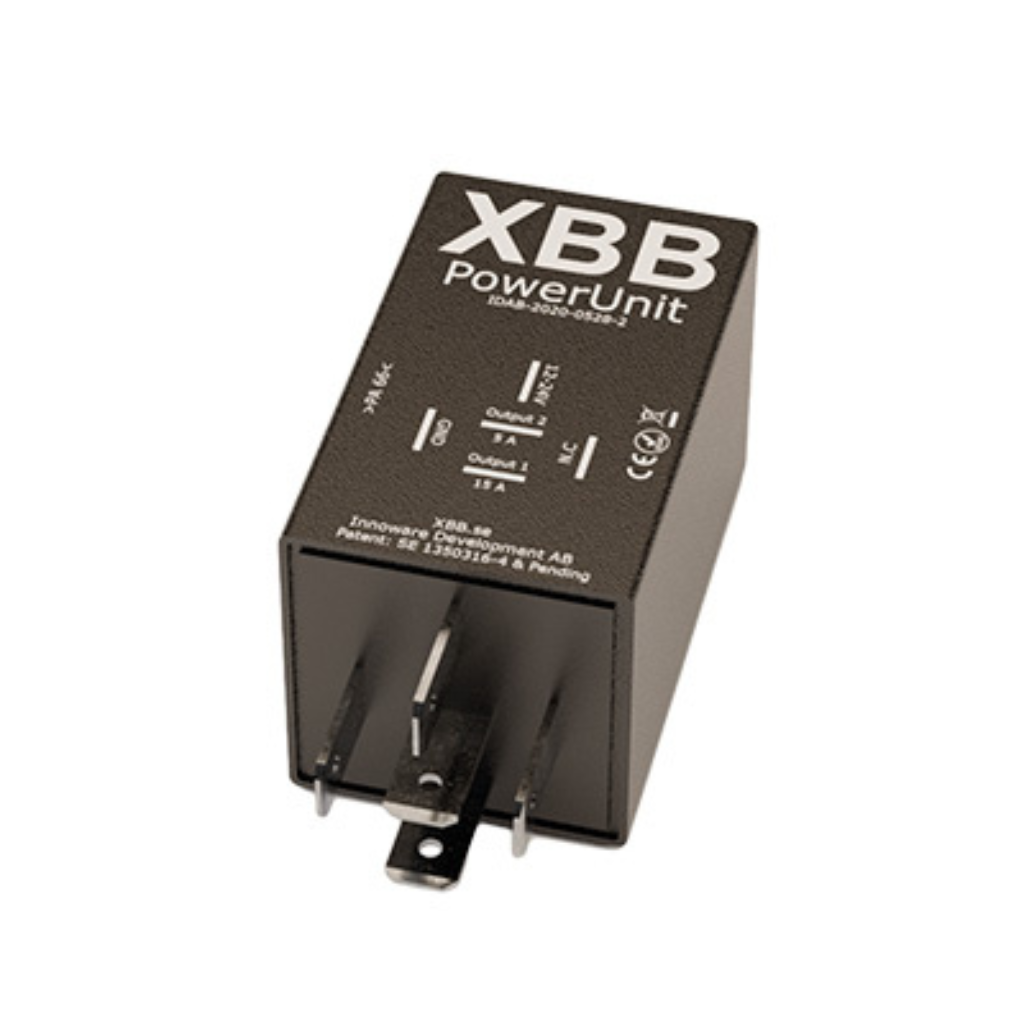

XBB PowerUnitissa on kaksi lähtöä, joita voidaan ohjata itsenäisesti joko samalla tai eri ajoneuvosta saatavalla signaalilla. Käytettävissä olevista signaaleista riippuen järjestelmää voidaan hyödyntää lisävalojen lisäksi esimerkiksi päiväajovalojen tai peruutusvalojen ohjauksessa.

PowerUnitin lähtöjen nimellisvirtakestot ovat:

• Lähtö 1: enintään 15 A
• Lähtö 2: enintään 5 A

Huomio valojen tehosta ja asennuksesta: XBB PowerUnit mahdollistaa enintään 180 W lisävalojen kytkemisen suoraan yhteensopivaan relejohtosarjaan, kun vaihdat sarjan tavallisen releen XBB-älyreleeseen. Tätä tehokkaampien valojen kytkentä onnistuu erillisellä lisäreleellä ja tarvittavilla kytkennöillä. Asennus voidaan toteuttaa myös valmiilla Purelux Dualrelay -relejohtosarjalla, jossa on oma Plug & Play -liitäntä XBB-älyreleelle.

Lähtöjen kuormitettavuutta voidaan myös yhdistää valmistajan ohjeiden mukaisesti. Käytettävissä olevat ohjaussignaalit ja niiden yhteensopivuus riippuvat ajoneuvosta sekä sille saatavilla olevasta määrityksestä.

Tuotteen ominaisuudet

• CAN-väylätietoja hyödyntävä XBB Dongle
• Liitäntä auton OBD-II-diagnostiikkaporttiin
• Langaton tiedonsiirto Donglen ja PowerUnitin välillä
• Kaksi itsenäisesti ohjattavaa lähtöä
• Yhteensopivien ohjaussignaalien määritys XBB Configurator -sovelluksella
• Mahdollisuus ohjata lisävaloja ja muita valaistustoimintoja ajoneuvon tuettujen signaalien perusteella

Tarkista ajoneuvon yhteensopivuus

Ennen tilaamista varmista, että autollesi on saatavilla yhteensopiva XBB-määritys. Määritykset ja niiden tukemat signaalit löytyvät XBB yhteensopivien autojen luettelosta sekä XBB Configurator -sovelluksesta.

Minne rele kannattaa sijoittaa? Katso tästä

Katso valmistajan asennusohje: Tästä (EN)

Katso asennusvideo: Tästä (EN)
